1.产品介绍

1.1产品概述
是由本公司专业数控团队为点胶机行业量身定做的高浓缩、高集成度的智能点胶机控制系统。

1.2功能简介
1、手持盒采用320*240高分辨率彩屏、全中文操作界面，易学易用。
2、具有画点、直线、多段线、三维圆弧(空间圆弧)、圆、椭圆、跑道、距形、螺旋线、涂布、自动圆角、不规则三维样条曲线等图形元素；丰富的手工教导功能及图形预览功能。
3、支持PLT格式文件导入，实现直接导入文件的路径数据，省去繁锁的手工教导，方便准确。对于广告行业的图形 LOGO 和文字涂胶非常方便。
4、具有区域阵列复制，平移运算，批量编辑，单步运行，I/O输入输出等功能。
5、系统具有自动执行功能、自动复位、产量设定、加工时间计时器等功能。
6、具有四种不同的拉丝工艺选择，可解决拉丝等工艺难题。
7、动作参数编辑完毕，通过串口将动作参数下载到控制器中，即可脱机独立运行。也可将动作参数保存到手持盒的SD卡中，方便调用；并能进行设备间的图形拷贝及保存。
8、手持盒配备128M的SD卡，可存储数千个加工文件，每个文件可支持8000条指令，使用时调出即可。
9、硬件上具备4个枪通道控制、4路通用输出、8路输入、12路高速脉冲输出；控制点胶时间精度1ms。
10、每条动作指令都有独立的开胶延时、关胶延时、退枪高度、独立的提前关胶功能，灵活的批量修改功能可以提高编辑效率，也可解决堆胶问题。
11、支持按类型分类批量修改参数。

1.3功能特性
1.3.1控制器硬件特性
电机轴数：3轴（XYZ）
脉冲频率：200K
IO口数量：8路专用输入(XYZ原点、启动/暂停、暂停、复位/急停按钮)，4路专用胶枪输出(4个胶枪开关控制，直接驱动电磁阀，驱动电流2A)。4路通用I /O输出，8路通用I /O输入，12路高速“NPN集电极开路”5-24VDC输出，额定电流0.5A。
IO输入类型：光耦隔离输入。
存储容量：16M
接口方式：DB44接口
工作电压：24V DC，
工作温度：70℃
储存温度：-40℃-70℃
工作湿度：40％-80%
储存湿度：0%-95%

1.3.2 手持盒硬件特性
接口方式：配备USB接口和串口，USB口用于连接电脑，此功能暂时保留。串口用来连接手持盒。
存储方式：配置128M SD卡。
显示配置：分辨率320*240，2.8寸彩色液晶屏。

3.按键说明

3.1手持盒按键图

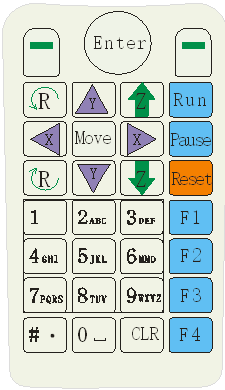

点胶机手持盒控制器外观

按键外观图形	名称	功能
	功能键	不同的画面显示不同的操作键。
	确认键	对数据，修改参数，保存等确定按键。
	方向键	XYZR方向键可控制4轴的前后左右升降旋转等运动。〈MOVE〉定位键：用于设备手动找点和对针操作。
	数字和字母键	字母，数字和点输入。“#”切换输入法。
	启动/下载键	下载动作指令到控制器中，启动机器运行。
	暂停键	暂停当前机器运行。
	复位键	指设备复位到原点。
	多功能键	不同画面不同功能。
	多功能键	不同画面不同功能。
	多功能键	不同画面不同功能。
	多功能键	不同画面不同功能。
	清除键	清除修改的错误参数，数值。清除文件和指令。产量清0。
